شیم گیری یا تنظیم لقی سوپاپ یکی از مهمترین سرویسهای دورهای موتورهای بنزینی است که نقش حیاتی در عملکرد صحیح پیشرانه دارد. در این راهنمای جامع از ابزارفام، مراحل شیمگیری، نکات ایمنی، ابزار مورد نیاز و اشتباهات رایج را بهصورت تصویری، اصولی و کاملاً قابلفهم توضیح میدهیم.
اگر قصد دارید خودتان شیمگیری انجام دهید یا میخواهید بدانید مکانیک دقیقاً چه کاری انجام میدهد، این مقاله یک مرجع کامل برای شماست.

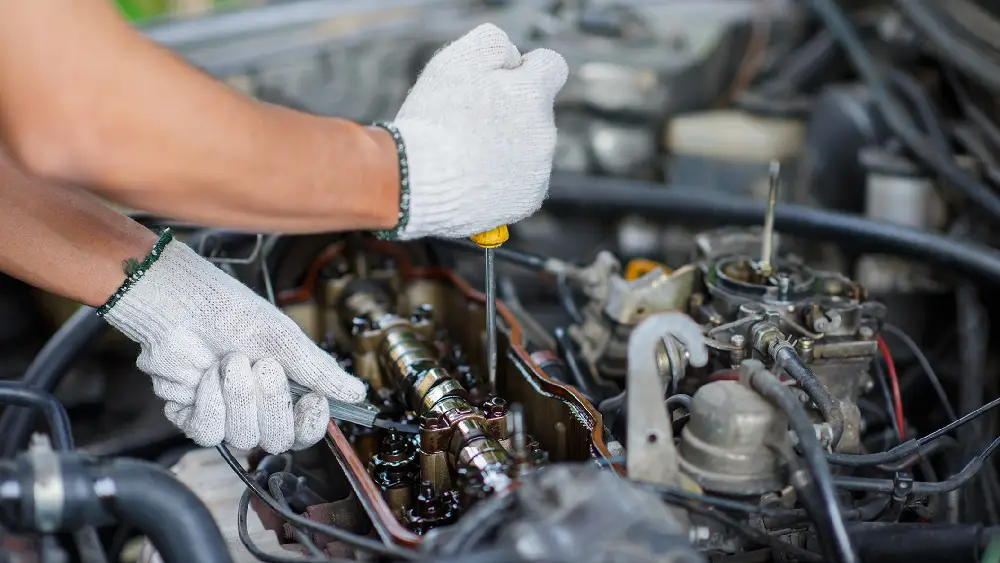

شیم گیری چیست و چرا اهمیت دارد؟
شیم گیری یعنی تنظیم فاصلهٔ بین بادامک میلسوپاپ و استکانی سوپاپ با استفاده از دیسکهای کوچک فلزی به نام شیم. این فاصله باید دقیق باشد تا:
- سوپاپها کامل باز و بسته شوند
- موتور روان و کممصرف کار کند
- از صداهای اضافی جلوگیری شود
- از سوختن سوپاپها و آسیبهای گرانقیمت اجتناب شود
نکات ایمنی قبل از شروع کار
برای انجام درست شیم گیری موارد زیر را رعایت کنید:
- موتور کاملاً سرد باشد.
- ابزارهای دقیق همراه داشته باشید:
- میکرومتر 0–25 میلیمتر
- فیلر گیج سالم
- رینگ 16 و 17
- آلن مناسب
- سرنگ برای تخلیه روغن
- آهنربا برای بیرون آوردن استکانی
- جک و خرک استاندارد
- قبل از اندازهگیری اولیه، کپههای میلسوپاپ را سفت کنید.
- کپههای شماره ۲ و ۴ را هرگز جابهجا نبندید؛ اندازه متفاوت دارند و باعث شکستگی میشوند.
مقادیر استاندارد لقی سوپاپ
(این اعداد در موتورهای خانواده XU7 و مشابه رایج است)
| نوع سوپاپ | لقی استاندارد | مقدار هدف پیشنهادی |
| هوا (گاز) | 0.15–0.25 mm | 0.20 mm |
| دود | 0.35–0.45 mm | 0.40 mm |
مراحل شیم گیری؛ آموزش کامل به زبان ساده
مرحله ۱: آمادهسازی و قرار دادن موتور در وضعیت صحیح تایم
- پوشش بالایی تسمه تایم را باز کنید.
- چرخ سمت شاگرد را بالا ببرید و خودرو را در دنده ۵ بگذارید.
- با چرخاندن چرخ، سوراخ پولی میلسوپاپ را با علامت تایم سرسیلندر تنظیم کنید.
- تسمه تایم را آزاد کنید و قالپاق سوپاپ را باز کنید.
- اگر داخل استکانیها روغن جمع شده، با سرنگ تخلیه کنید.
مرحله ۲: فیلرگیری اولیه (اندازهگیری لقی فعلی سوپاپها)
- جدولی شامل شماره خانه، سوپاپ هوا و سوپاپ دود رسم کنید.
- میلسوپاپ را آنقدر بچرخانید تا بادامک عمود بر استکانی قرار گیرد.
- فیلر مناسب را بین بادامک و استکانی قرار دهید و مقدار لقی را یادداشت کنید.
- برای موتور XU7:
- سمت شمع = سوپاپ دود
- سمت منیفولد هوا = سوپاپ گاز
مرحله ۳: تکمیل اندازهگیریها و باز کردن میلسوپاپ
- تمام سوپاپها را بهترتیب فیلرگیری کنید.
- پیچهای کپهها را از وسط بهسمت بیرون آرام شل کنید.
- میلسوپاپ را خارج کنید و کاسهنمد را بردارید (بعداً باید تعویض شود).
- استکانیها را با آهنربا بردارید.
- شیمها را با میکرومتر از وسط اندازه بگیرید و وارد جدول کنید.
نکته مهم:
جای استکانیها نباید جابهجا شود.
مرحله ۴: انتخاب شیم مناسب (محاسبه ضخامت جدید)
قاعده کلی:
- لقی زیاد → باید شیم ضخیمتر بگذارید.
- لقی کم → باید شیم نازکتر نصب کنید.
مثالهای واقعی:
- سوپاپ گاز خانه ۱
- فیلر: 0.30
- هدف: 0.20
- شیم فعلی: 2.80
- اختلاف: 0.10
- شیم جدید: 2.90
- سوپاپ دود خانه ۲
- فیلر: 0.55
- هدف: 0.40
- شیم فعلی: 3.00
- شیم جدید: 3.15
نکته حرفهای ابزارفام:
اگر فیلر اصلاً وارد نشد (لقی صفر):
ابتدا حدود 30–40 صدم از شیم کم کنید تا مقدار به محدوده قابل اندازهگیری برسد، سپس تنظیم دقیق انجام دهید.
مرحله ۵: بستن دوباره میلسوپاپ و فیلرگیری نهایی
- میلسوپاپ را سرجای خود بگذارید.
ترتیب بستن کپهها:
۱ → ۳ → ۲ → ۴ - پیچها را همیشه از وسط به بیرون سفت کنید.
- یک دور کامل میلسوپاپ را بچرخانید تا مطمئن شوید گیر ندارد.
- دوباره فیلرگیری کنید و مقدار نهایی لقی را ثبت کنید.
- معمولاً ۲ تا ۴ بار تکرار لازم است تا به مقدار دقیق برسید.
مرحله ۶: نصب کاسهنمد و مونتاژ نهایی
- محل نشیمن کاسهنمد را کامل تمیز کنید.
- پولی را قفل کنید و کاسهنمد جدید را به آرامی جای بزنید.
- پولی را با رعایت خار سرجای خود نصب کنید.
- استکانیها، کپهها و بادامکها را روغنکاری کنید.
- دوش روغن (کانال پلاستیکی) را نصب کنید.
- قالپاق سوپاپ، تسمه تایم و سایر قطعات را ببندید.
اگر سرسیلندر باز باشد چه کنیم؟
در حالت خارج از موتور:
- سرسیلندر باید روی پد چوبی یا نمد قرار بگیرد.
- مراقب باشید بشقابکها به میز برخورد نکنند.
- لبهها و سیتها کاملاً تمیز باشند.
- اورینگهای دوش روغن را چک کنید.
- تمام اندازهگیریها با دقت بیشتری انجام میشود.
اشتباهات رایج در شیمگیری (که ۸۰٪ خرابیها از همینهاست!)
- انتخاب شیم اشتباه
- استفاده از شیمهای بیکیفیت
- اشتباه بستن کپهها (بهخصوص ۲ و ۴)
- باز کردن ناگهانی پیچهای کپه → شکستگی
- تمیز نکردن استکانی و بشقابکها
- اندازهگیری اشتباه شیم با میکرومتر
علائم نیاز به شیم گیری
اگر یکی از نشانههای زیر را دارید، موتور شما نیاز به شیم گیری دارد:
- صدای تقتق در دور آرام
- افت شتاب
- مصرف سوخت بالا
- کارکرد بد در صبحها
- داغ کردن موتور
- دود اضافی اگزوز
جمعبندی ابزارفام
شیم گیری یکی از دقیقترین عملیاتهای تعمیر موتور است اما اگر با اصول گفتهشده پیش بروید، کاملاً قابل انجام است. رعایت ترتیب کار، استفاده از ابزار دقیق و ثبت همه اندازهها، کلید رسیدن به نتیجهای بینقص است
